永磁同步無齒輪曳引機
永磁同步無齒輪曳引機
永磁同步無齒輪曳引機
無齒輪永磁同步曳引機由永磁同步電動機、曳引輪和制動系統組成，通過編碼器實現閉環 控制，變頻調速運行。該曳引機相對傳統的產品來說，具有功率因數高、效率高、啟動電流小 ，啟動轉矩大、運行舒適平穩等優點；採用稀土永磁材料，體積小，重量輕；無齒輪減速，噪 音低，可靠性高。
1.安全
2.舒適
極佳低速型，確保乘客感覺更平穩、舒適；我們選擇了國際上最流行的PMSM磁場定向控制，以提高平層精度。
3.環保
電機的噪音小於等於 60dB； 剎車片採用無石棉的摩擦材料，各種工作狀況下性能穩定。
4.高效率
5.體積小
6.自然冷卻

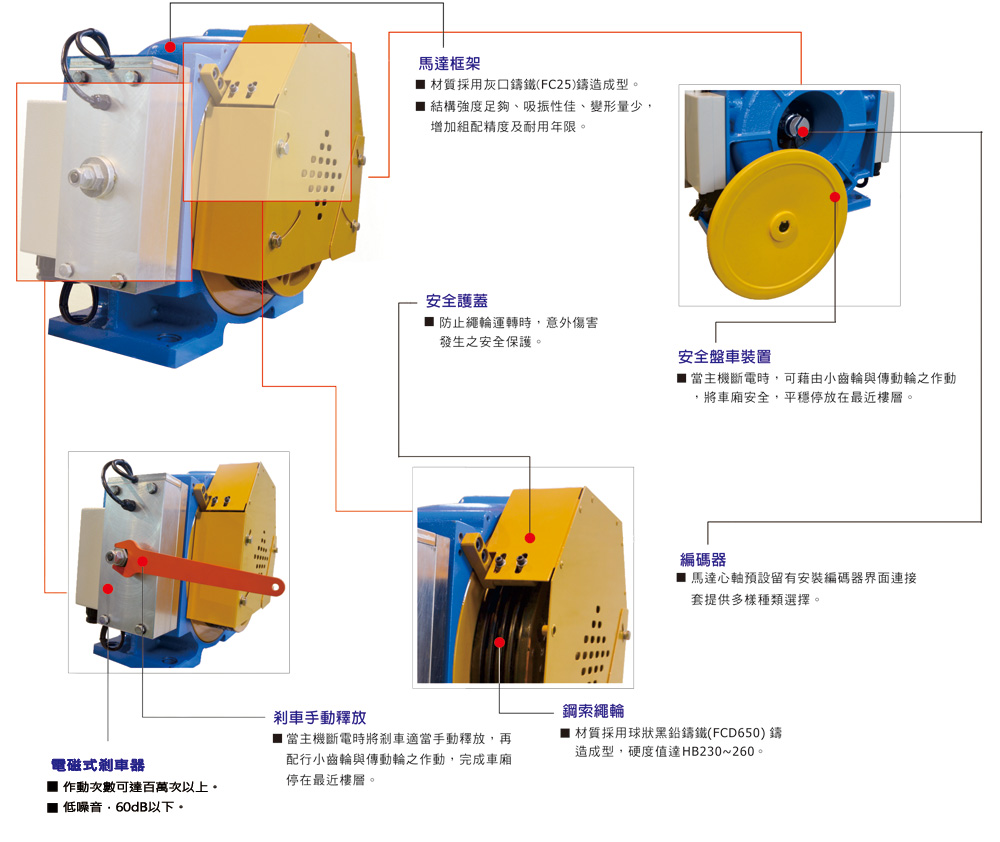

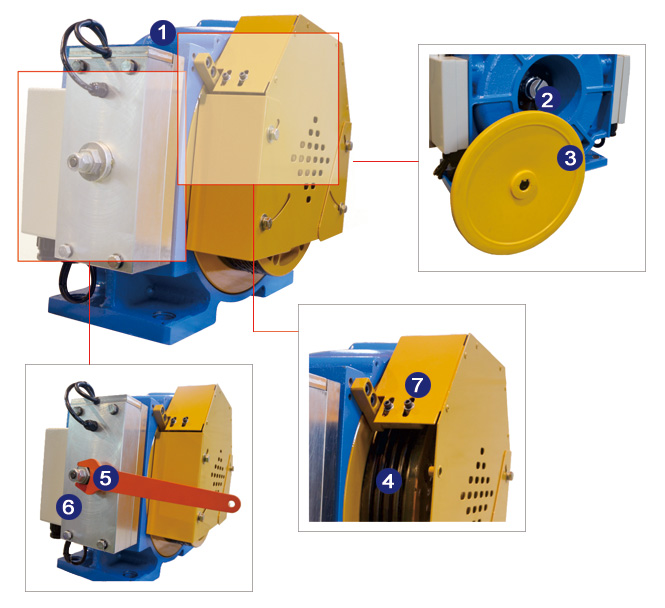

1.馬達框架
- 材質採用灰口鑄鐵(FC25)鑄造成型。
- 結構強度足夠、吸振性佳、變形量少，增加組配精度及耐用年限。
2.編碼器
- 馬達心軸預設留有安裝編碼器界面連接套提供多樣種類選擇。
3.安全盤車裝置
- 當主機斷電時，可藉由小齒輪與傳動輪之作動，將車廂安全，平穩停放在最近樓層。
4.鋼索繩輪
- 材質採用球狀黑鉛鑄鐵(FCD650) 鑄造成型，硬度值達 HB230~260。
5.剎車手動釋放
- 當主機斷電時將剎車適當手動釋放，再配行小齒輪與傳動輪之作動，完成車廂停在最近樓層。
6.電磁式剎車器
- 作動次數可達百萬次以上。
- 低噪音，60dB以下。
7.安全護蓋
- 防止繩輪運轉時，意外傷害發生之安全保護。
結構說明
- 定子採用冷軋矽鋼片，F 級絕緣。
- 永磁體為釹鐵錋稀土永磁材料。
- 冷卻方式為自然冷卻。
- 曳引輪採用QT-700球墨鑄鐵材料。
- 制動系統採用電磁式制動器。
使用條件
按照GB/T 13435-1992"電梯曳引機"標準要求，無齒輪永磁同步曳引機必須在下列工作環境條件下:
- 機房內的空氣溫度應保持在5~40℃之間。
- 環境相對濕度平均值最高不大於90%，同時該平均最低溫度不高於25℃。
- 供電電壓波動與額定值偏差不超過±7%。
- 環境空氣中不含有腐蝕性和易燃性氣體。
- 曳引鋼絲繩表面不得塗上潤滑劑和其他染物。
- T轎廂與對重裝置質量和鋼絲繩在曳引輪上的包⻆應滿足GB 7588-2003之規定。
噪音.振動
- 電機噪音≦60dB
- 振動速度有效值：
振動速度 : 1mm/s 以下
振動加速度 : 2m/s 以下
滑輪扭振 : 4.5mm/s 以下
振幅 : 20μm 以下

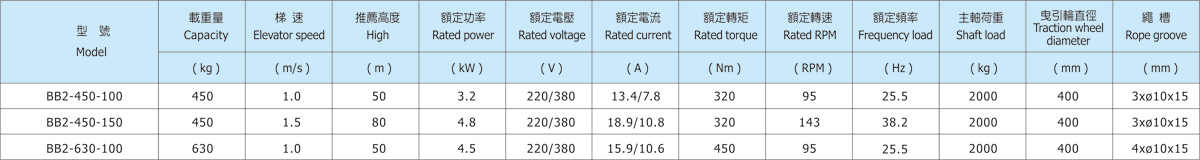

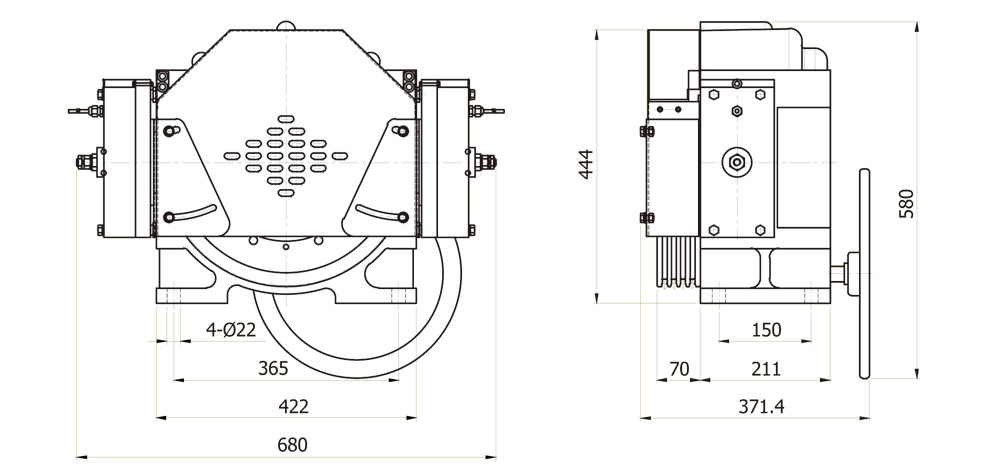

360系列
- 結 構 : 內轉式
- 曳引比 : 2 : 1
- 制動器電壓 : DC110V
- 工作制 : 60% ED
- 絕緣等級 : F 級
- 自重 : 240 kg

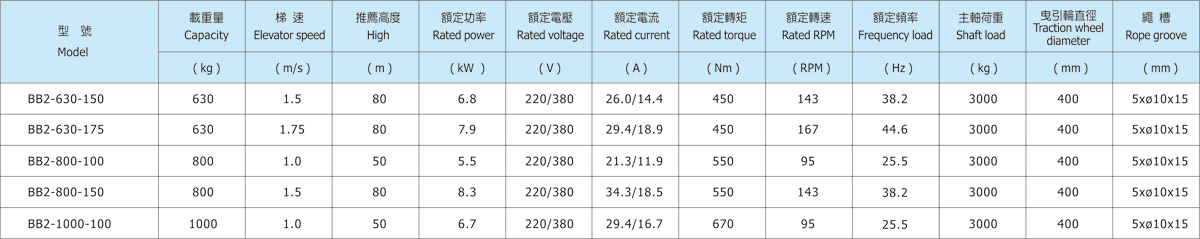

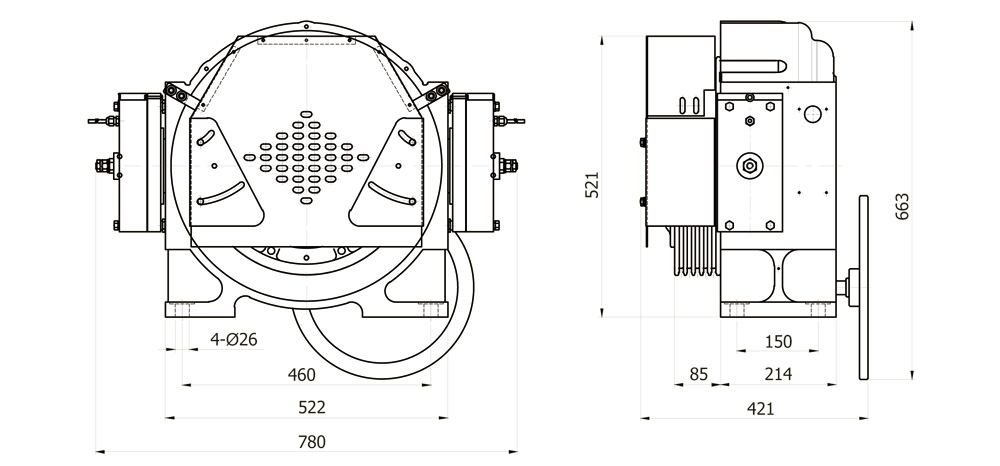

460 系列
- 結 構 : 內轉式
- 曳引比 : 2 : 1
- 制動器電壓 : DC110V
- 工作制 : 60% EDD
- 絕緣等級 : F 級
- 自重 : 320 kg

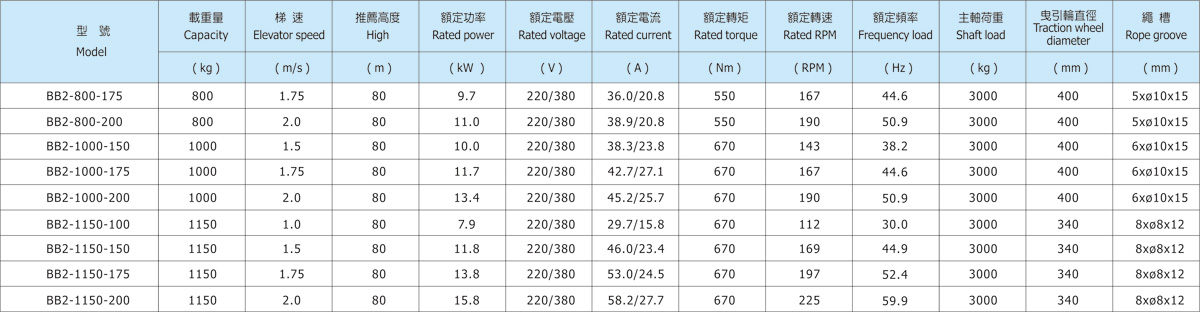

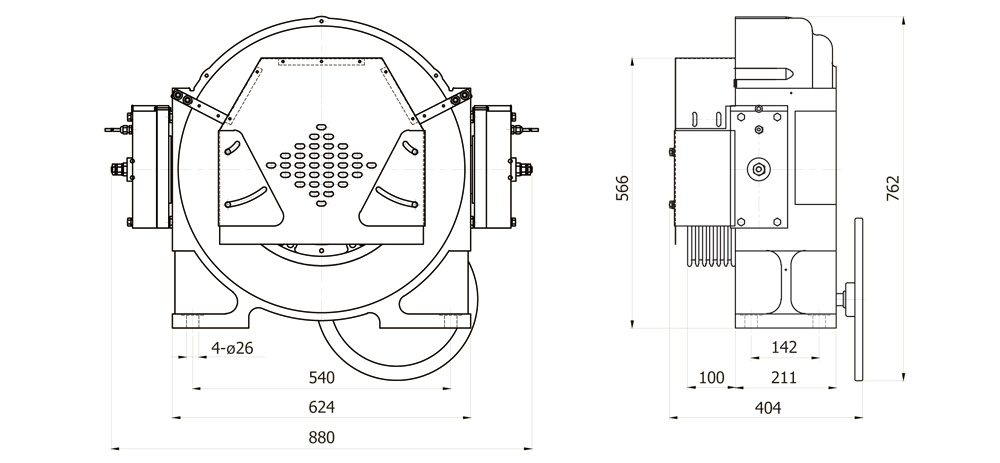

560 系列
- 結 構 : 內轉式
- 曳引比 : 2 : 1
- 制動器電壓 : DC110V
- 工作制 : 60% ED
- 絕緣等級 : F 級
- 自重 : 410 kg
